全自动胶囊填充机结构及原理

浏览数量:99     作者:本站编辑     发布时间: 2017-07-17      来源:本站

胶囊充填机充填速度较快,胶囊充填机尺寸差异小,将装粉胶囊壳整理、胶囊帽盖整理、胶囊套装合为一体,紧凑方便。此外胶囊充填机具有排列速度快、效率高、操作简单、维护保养方便、耗电低等诸多优点,是药厂、保健品厂、医院制剂室等的首选胶囊灌装(填充)机。

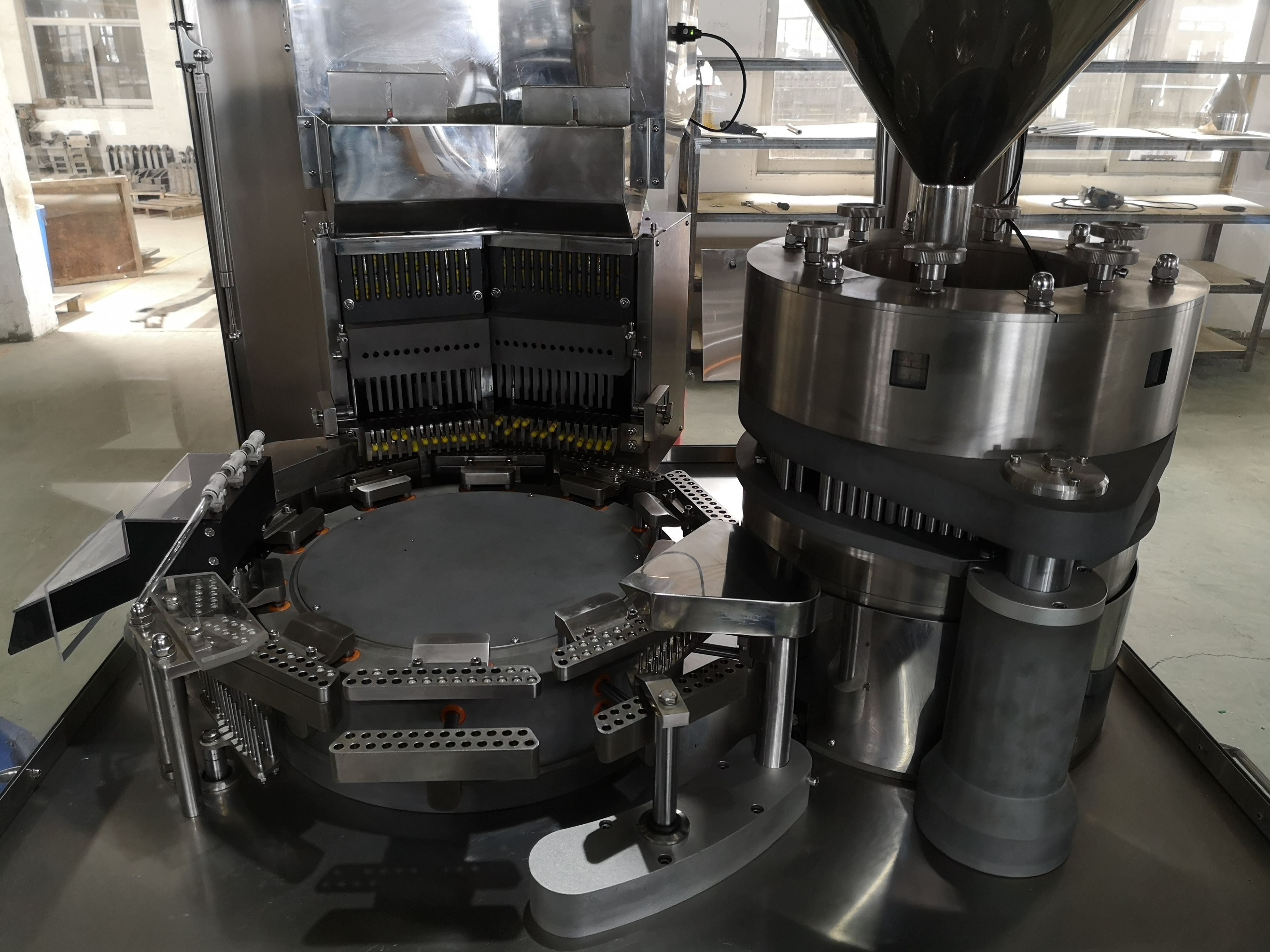

  全自动胶囊充填机的结构

  全自动胶囊充填机由空胶囊下料装置、胶囊分送装置、粉剂下料装置、计量盘机构、胶囊充填封合机构、箱内主传动机构和电器控制系统等组成。

  1、空胶囊下料装置:由料斗与输送管路组成,主要储存空胶囊并使空胶囊逐个的竖直进入胶囊分总装置。

  2、胶囊分送装置:使空胶囊进入分送装置的选送叉内,选送叉向下动作一次会送下六粒胶囊,并且胶帽在上。同时,真空分离系统把胶囊顺入到模块中,并将体帽分开。

  3、粉剂下料装置:由粉斗、粉斗螺杆、下料输送管等组成,主要把在螺杆和搅拌作用下把存储的粉剂有控制入计量盘上。

  4、计量盘机构:根据胶囊规格及装量所匹配的计量盘规格。粉剂在间歇旋转的计量盘内经过五次充填压实成药柱,并推入到下模块的胶囊内。

  5、胶囊充填封合机构:当推入药柱胶囊下胶囊体后,上、下模块的胶帽与下胶囊体推向上使之扣合。

  6、箱内主传动机构:箱内通过电机、箱式福开森间歇回转机构、齿轮副、减速、凸轮副和链传机构完成执行工作所需动力,同时,变频电机达到变频调速功能。

  7、电器控制系统:由PLC系统控制显示各胶囊充填的工艺要素。

  全自动胶囊充填机的原理

  全自动胶囊充填机主要工作原理是机器运转时,胶囊料斗内的胶囊会逐个的竖直进入分送装置的先送叉内。当先送叉向下动作一次会送下六粒胶囊,并且胶帽在上。在第一工作上真空分离系统把胶囊顺入到模块中,同时将体帽分开。转盘间歇旋转到第二工作时,上米快升为并向内这动,在第五工作充填杆把压实的药柱推入到下模块的胶囊内,未分开的胶囊在第八工作上排除。上、下模块在第十工作上合在一起,并将下胶囊体推向上使之扣合,十一工作位上,将扣好的胶囊成品被推出收集。在第十二工位,吸尘器清理模块后又进入下一循环。药柱是在间歇旋转的计量盘内经过五次充填压实而成。
