新型胶囊充填机的机构改进

浏览数量:0     作者:本站编辑     发布时间: 2021-01-04      来源:本站

新型胶囊充填机的机构改进

 胶囊充填机的分度转盘装置,包括有旋转机架、升降和径向伸缩机构、上模块、下模块,旋转机架包括有上转盘、下转盘及固定上、下转盘的撑杆。旋转机架与分度箱输出轴相连接,升降和径向伸缩机构设置于旋转机架内,包括有凸轮盘、导架、滑块、滑柱、导柱,上模块呈辐射状分布于上转盘周边,下模块对称于上模块分布于旋转机架的周边,有密封圈包覆密封了旋转机架及升降和径向伸缩机构,形成一密封室。

分度箱输出轴与上转盘相固接,上模块固定于上转盘的周边,凸轮盘固定于机台上,工作面朝上。升降和径向伸缩机构结构如下∶导柱紧固于上、下转盘之间,导柱竖直穿过并滑配于活块上,滑柱水平穿过并滑配于活块上,滑柱径向外端固定下模块,滑柱内端固定导架上端,导架下端滑合于凸轮盘上的伸缩凹型槽道,滑块下端滑合于凸轮盘上的升降端面轨道。因为上、下转盘、撑杆、导柱、上模块已连成一体,随着分度箱输出轴旋转而旋转,因滑块下端滑合于凸轮盘升降端面,滑块还沿导柱做上、下升降运动,带动下模块做上、下运动。除此之外,因导架的下端滑合于凸轮盘的伸缩凹型槽道上,所以滑柱还带动下模块同时做径向伸缩运动。因此上模块只做旋转动作,下模块除跟上模块做同步旋转动作外,还做上、下升降与径向伸缩运动。

密封圈的密封方式可以是分段密封,分成上密封圈、周边密封圈与下密封圈,上密封圈覆盖并固定于上转盘上,剩上模块外露于上密圈,周边密封圈密封旋转机架及升降和径向伸缩机构,剩滑柱径向外端与下模块外露于周边密封圈,下密封圈固定于工作台面上与下模块滑动配合。

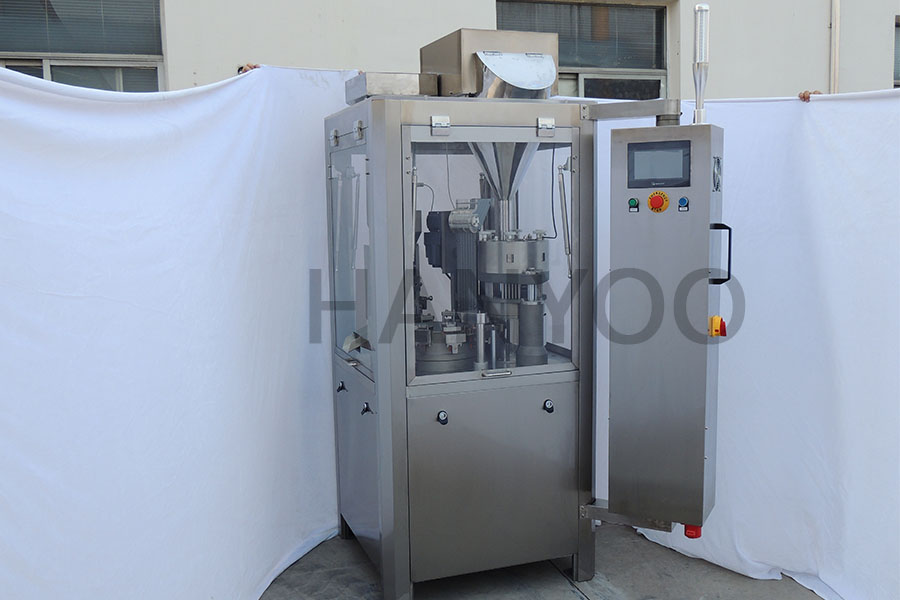

胶囊填充机-2外
