压片机主要机构

浏览数量:4     作者:本站编辑     发布时间: 2021-05-26      来源:本站

压片机主要机构

1.转台结构∶转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构成。转台的圆周上均匀分布5(7,9)付冲模,转台与主轴间由平键传递扭矩。主轴支撑在轴承上,由蜗轮副传动,花键连接,转动主轴,使转台旋转工作。

2.轨道机构∶轨道有上轨道和下轨道组成的圆柱凸轮和平面凸轮,是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨、压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由上冲下行轨、下冲上行轨和充填轨组成。它们分别安装在下轨道座上。

3.充填调节装置∶ 充填调节作用于调节片剂重量。充填调节机构装置在主体的内部,在主体的平面上可观察到月形的充填轨,它由螺旋的作用而上升或下降来制充填量,转动圆盘调节时,顺时针充填量减少, 反之加大。

4.片厚(压力)调节装置∶通过调节下压轮上下来调节片厚(压力)。下压轮装在主体的槽内,它套在偏心轴上,外端连接在手轮上,当外部手轮调节时,偏心轴带动压轮上升或下降,即调节片厚(压力)。借以控制片剂的厚度和硬度。上压轮上下调节也可作为调节装置,但在一般情况下不调。

5. 加料装置∶该装置由加料斗、调节螺钉、加料器等组成。加料器为月形栅式加料器,它安装在转台上。加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。

6.传动装置∶该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。电动机安装在底板的机座上,电机启动后,通过一对同步皮带将动力传递到减速蜗轮副上。电机转速是通过交流变频无级调速来调节的。打开两侧或后门,可直接观察触带这些零件。

7.罩壳部分:该机外壳为全封闭,符合 GMP 要求。 上半部分有四扇初窗用围城,便于清扫和维修。下半部分有不锈钢门封闭,在一般情况下是紧锁关闭的,只有在维修和安装冲模时才打开此门。机器的正面安装一操作台。压片室与机器传动部分由不锈钢围罩隔开,保证压片室清洁及保护传动零件免受粉末污染、腐蚀。

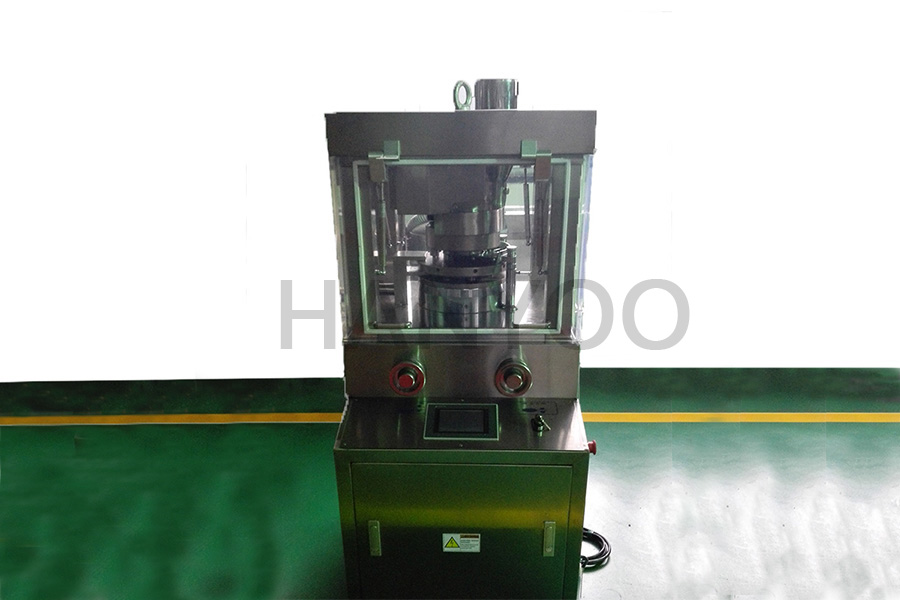

压片机-5
