泡罩包装机的结构原理

泡罩包装机的结构原理

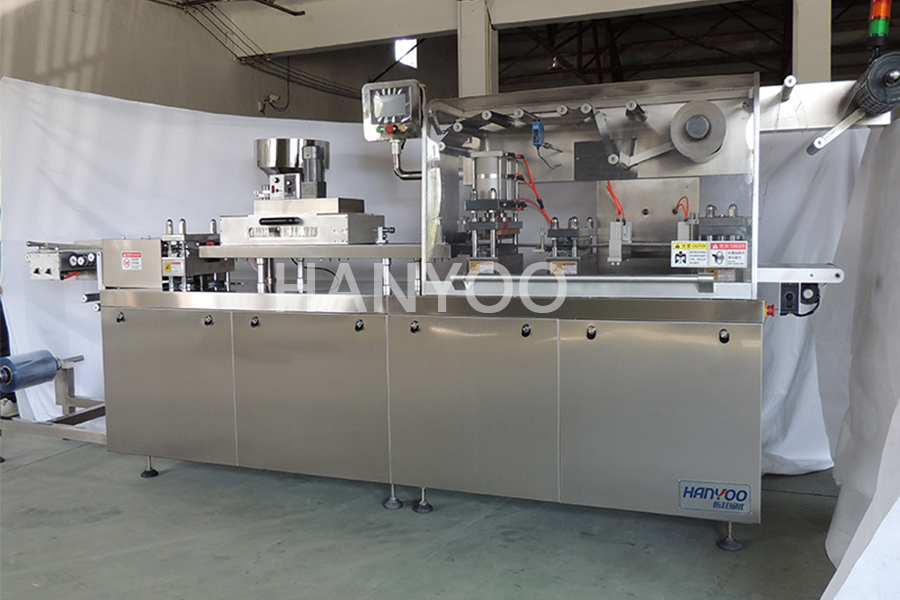

泡罩包装机结构由机座、成形机构、加料器、热封压痕机构、冲裁机构、牵引机械手及电器控制等部份组成。

主传动由摆线针轮减速电动驱动，减速机输出轴上的链轮带动主轴链轮运行，再由链轮链条带动牵引凸轮，从而实现机械连锁的间歇往复运动、吸泡及复合程成型采用凸轮操作运行，采用气缸作原动力，实现成型模及网纹模作上下升降运动。

铝塑泡罩包装机则需药用 PVC 经过加热板进行加温软化后进入成型模，由压缩空气进行正压成型;而铝铝则需药用冷成型复合铝与其冷冲头吻合冲压即可成型，通过通用加料器充填胶囊或药片。铝箔卷材由微电机进行开卷输送，进入热封模与装有药物的塑料片/冷成型复合铝进行网纹热封，热封后再经过压痕进行切线压痕、打批号、最后进入冲裁模进行冲裁。
