半自动胶囊充填机的播囊机构

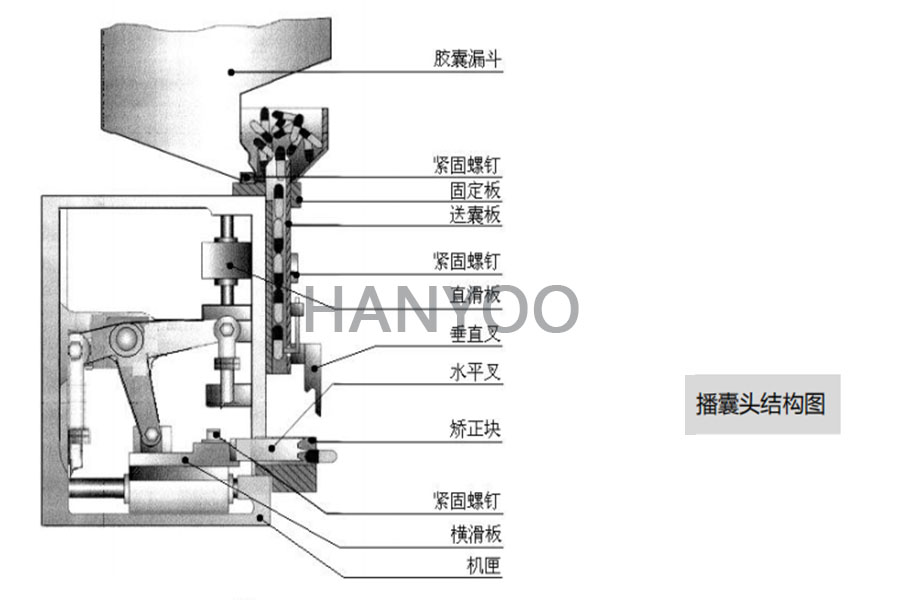

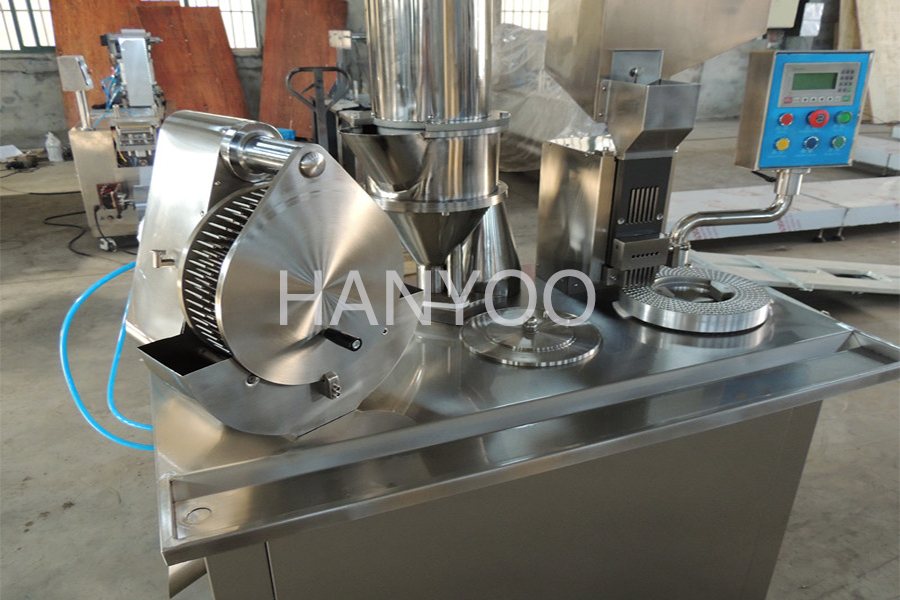

BJC-A 半自动硬胶囊充填机通过变更模具(变更模孔数)来改变机器的产量。机器运转时在播囊工位上胶囊料斗内的胶囊会通过小胶囊漏斗逐个的竖直进入两个送囊板内,播囊下方设有簧片开关,当播囊管受到扇形齿轮带动下落至下方时,开关受碰铁作用放出一排胶囊(1#、2#、3#、4#、5#:一排 7 颗,0#:一排 6 颗,00#:一排 5 颗,000#:一排 5 颗),播囊管向上回升时开关即刻关闭播囊管。已下落在胶囊梳下的胶囊受推囊板作用向前推进至调头位置,胶囊受压囊头向下推压并同时调头(体朝下 帽朝上),模具下方配有负压气流,当胶囊受垂直叉向下压离开矫正块时,胶囊受模具孔中的气流作用吸入模具,由于模孔中有一小台阶阻止胶囊帽留在上模内,胶囊体受真空作用继续下滑到下模空内,由此机构完成了胶囊的排囊、调头、分离工作。
该机构由单独电机带动凸轮,摇杆,棘轮机构进行运转,凸轮每旋转一周,棘轮推进一齿(也就是使用模具推进一排孔),同时凸轮带动摇杆使扇形齿轮运转一个循环。该机构设有计数自动控制,当模具排满胶囊时,机构自动停机,在中途需要停机时也可以手动停机。该机的速度同控制台上的变频器旋钮、按键调节,并配有仪表显示速度。若遇有些胶囊分离不完全时,可用手拨动模具 2~3 转,促使其在真空吸附下达到完全分离。本机出厂随机配一副模具,另配另订由用户按配件目录选购。
区别:000#装置每排是 5 孔,胶囊模具是 5×60=300 孔,顶针盘是 300 条顶针,00#装置每排是 5 孔,胶囊模具是 5×60=300 孔,顶针盘是 300 条顶针,0#装置每排是 6 孔,胶囊模具是 6×60=360 孔,顶针盘是 360 条顶针,相应的压囊头、推囊板、胶囊梳、开关都是 6 排。1#、2#、3#、4#、5#装置则是每排 7 孔,胶囊模具有 7×60=420 孔,顶针盘也是 420 条顶针,相应的配件也都是 7 排。换装:使用不同型号的胶囊,应换装相应的胶囊 0#是 6 粒,1#、2#、3#、4#、5#是 7 粒。如果发现调头槽那一条槽送出的胶囊是多一粒或少一粒时,可用 J 型扳手对送囊管中的铜片爪进行微调以便能卡住胶囊使其不予下落。
