胶囊充填机的结构

胶囊充填机的结构

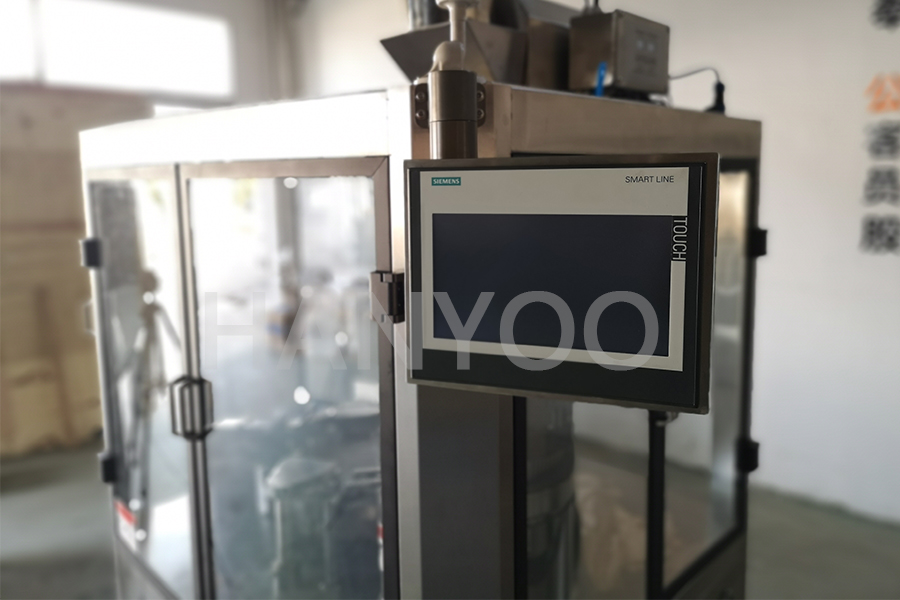

胶囊填充机结构方面，转筒顶部是一个大容积的空胶囊料槽;在转筒的上端，外层安装有进料管，进料管下端装有控制胶囊出料的门，进料管靠近转筒内侧装有拨叉，外侧装有上锁合杆;转筒的里层安装有计量管，它们除了随简体作回转运动外，自身按其内的凸轮槽曲线作轴向的垂直运动;在转筒的下端法兰凸缘上装有与进料管数量对应的上托杯固定模具，能在空胶囊打开时，限制帽的下落，将帽留在上托杯模具内;法兰凸缘的上方是定位装置，完成胶囊调头;下方是胶囊体下托杯模具，它们除了随简体作回转运动外，自身按其内的凸轮槽曲线作径向的伸缩运动;转筒下方外层处有下锁合杆，起胶囊的打开、锁合、顶出作用，当打开胶囊时，下锁合杆内走真空。装量可在操作屏上设置，自动调整重量，并在显示屏上显示计量和相应的计量管号码。另外还配有随机称量系统，由电子称组件收集的数据，经电脑处理并给出调整计量值，以保持胶囊重量在质量控制预定的允差范围内。
