胶囊充填机的结构装置

胶囊充填机的结构装置

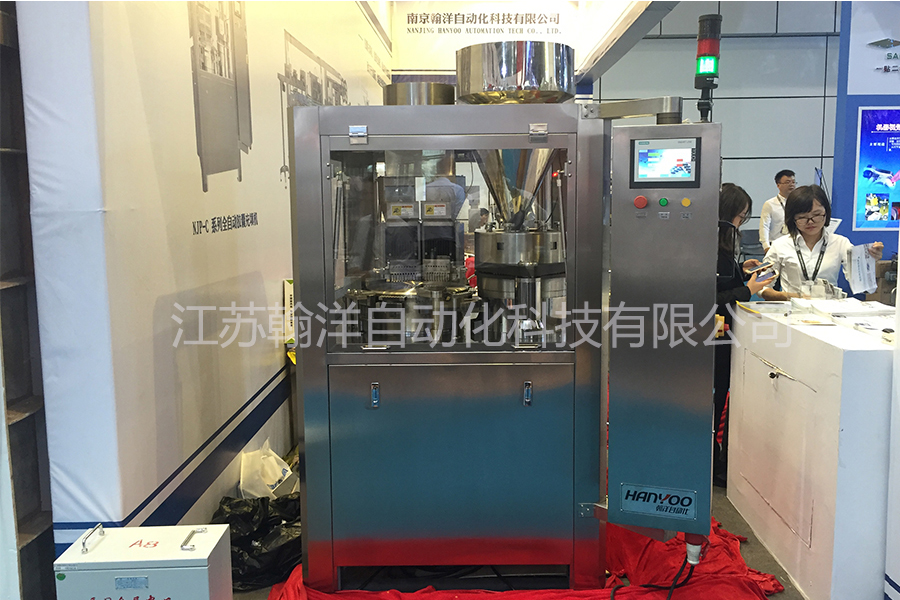

全自动胶囊充填机的结构由空胶囊下料装置、胶囊分送装置、粉剂下料装置、计量盘机构、胶囊充填封合机构、箱内主传动机构和电器控制系统等组成。

1）空胶囊下料装置∶由料斗与输送管路组成，主要储存空胶囊并使空胶囊逐个的竖直进入胶囊分总装置。

2）胶囊分送装置∶ 使空胶囊进入分送装置的选送叉内，选送叉向下动作一次会送下六粒胶囊，并且胶帽在上。同时，真空分离系统把胶囊顺入到模块中，并将体帽分开。

3）粉剂下料装置∶由粉斗、粉斗螺杆、下料输送管等组成，主要把在螺杆和搅拌作用下把存储的粉剂有控制入计量盘上。

4）计量盘机构∶根据胶囊规格及装量所匹配的计量盘规格。粉剂在间歇旋转的计量盘内经过五次充填压实成药柱，并推入到下模块的胶囊内。

5）胶囊充填封合机构∶当推入药柱胶囊下胶囊体后，上、下模块的胶帽与下胶囊体推向上使之扣合。

6）箱内主传动机构∶箱内通过电机、箱式福开森间歇回转机构、齿轮副、减速、凸轮副和链传机构完成执行工作所需动力，同时，变频电机达到变频调速功能。

7） 电器控制系统∶ 由PLC 系统控制显示各胶囊充填的工艺要素。
