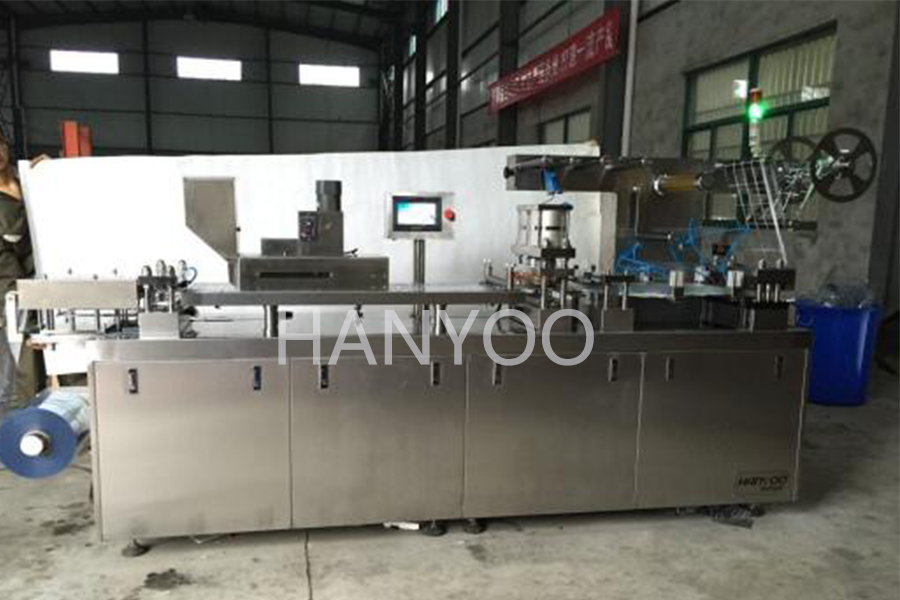

泡罩包装机的控制系统
PLC 控制系统
可编程控制器选用台达产品 DVP12SA00R+DVP08SN,该机种为台达 SLIM 型主机,具有体积小巧,安装快捷方便,特别适合对安装空间有一定要求的环境,有以下特点∶2个标准通讯口(RS232和RS485,符合MODBUS协议),内建高速输入/输出,30KHz高速计数器、2OKHz脉波输出,可以检测外部高速信号(上料检测、准停检测、PVC 检测),指令丰富可满足复杂编程的要求,功能强大,电气特性稳定,可实现较佳性价比。因为台达所有产品都符合MODBUS协议,并可方便组成通讯网络,通过MODBUS 使 PLC能与变频器、温控器互连互通,根据检测到的设备状态和运算结果对其进行实时控制。
变频器控制
变频器的启动、停止以及运行频率均由 PLC 通过通讯方式给定,在画面中可通过启动、停止、升速、降速等按钮对变频器操作,其中主要是控制主电机停止时的准停功能,也就是说电机停止并不是在任意位置都可以,如果那样那么重新开机时包装位置将不准确,PVC 板块会有停机痕迹,因此需要根据准停检测位置计算出准确的停止位置,保持下次重新启动时能够进行正常包装。在程序中当接收到停止信号后,PLC 即时检测是否到达准停位置,再与准停值比较,如已到达准停位置,变频器给定频率开始做匀速递减,让主电机速度下降,减小惯性停车,从而实现在准确位置停车,保证 PVC板块无停机痕迹。
模块式温控器的控制
由3个模块式温控器组成设备温控系统,包括上加热板、下加热板和热封,该设备中温度控制的精度也直接影响包装效果,PVC 的成型与温度直接关系,按泡罩成型工艺要求不容许偏离容许温度偏差。因此在控制系统中选择了台达产品中的 DTC1000 温控器,该产品有独立的温度控制功能,并具有RS485 接口,可以直接连入 PLC 主机的RS485 网络中,可以根据变化随时调整温度。系统实际运行表明,设定温度与实际温度误差在±1度以内,PVC 加热器和热压辊加热器温度场均匀、准确,不会对包装材料和药品造成损伤,特别适应于对热塑温度范围较窄的包装材料的应用。
