压片机系统运转方式

压片机系统运转方式

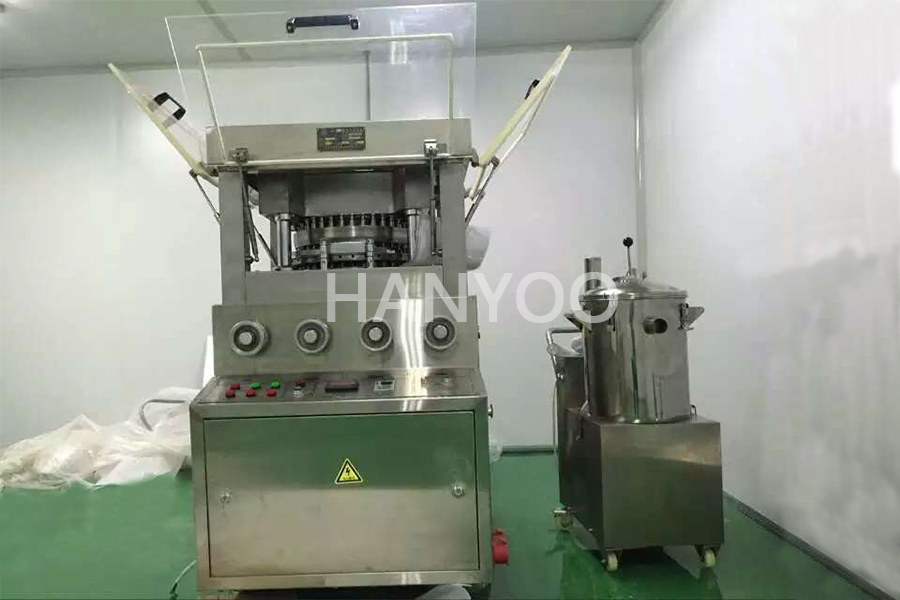

压片机上下冲头由转盘作用，分别沿上下导轨运动，当冲头运动到模具孔时，上冲头向上运动过加料器，下冲头经凸轮作用向下移动，此时，下冲头上表面与模孔形成一个空腔，药粉颗粒经过强迫加料器叶 轮搅拌填入中模孔空腔内，当下冲头经过下拉凸轮的低点时形成过量填充。压片机冲头随冲盘继续运动，下冲头经过填充凸轮时逐渐向上运动，并将空腔内多余的药粉颗粒推出。在定量段，填充凸轮上表面为水平，下冲头保持水平运动状态，由定量刮板将中模上表面多余的药粉颗粒刮出，保证了中模孔内的药粉颗粒填充量一致。为防止中模孔中的药粉被甩出，定量刮板后安装了盖板。下冲保护凸轮将下冲头拉下，上冲头由下压凸轮作用也向下运动，当模孔移出盖板时，上冲头进入中模孔。当冲头经过预压轮时，完成预压动作再继续经过主压轮，通过主压轮的挤压完成压实动作，之后通过片凸轮，上冲上移，下冲下推并将压制好的药片推出中模孔，药片进入出片装置，完成整个压片流程。
主传动系统是为压片机提供动力，它要求主传动系统速度可调，同时具有足够的扭矩，在大的冲击载荷下，速度稳定可靠。主传动系统主要包括大功率交流电机、变频器、张紧轮、大皮带轮、同步齿形带、小皮带轮、手轮、蜗轮减速器、主传动轴等部件。该机采用变频技术，取代了无级调速电机的机械调速。变频调速的优点是节能减耗，控制可靠，运行稳定，噪声小。变频器本身有过电压, 低电压及过电流等多项保护功能，通过输出参数可对执行元件进行实时监测，一旦出现异常，保护功能动作，变频器控制主电机停止运转，并显示故障，进一步保证电机安全的运转。
